В октябре компания 3DQuality была на Форуме «Открытые инновации» в «Сколково». На данном мероприятии с нами познакомились организаторы кубка СТФ безопасности в России, которые собрали победителей и призёров сильнейших региональных соревнований среди студентов, школьников, учащихся ССУЗов и две команды организаторов своих соревнований.

Что же такое CTF?

CTF (Capture the flag) — это командная игра, главной целью которой является захват «флага» у соперника. В данном случае это соревнования между командами «Хакеров», которые на программном уровне должны были захватить управление над роботом и с помощью его вывести робота соперника.

Между нами было принято решение о сотрудничестве в изготовлении призовых кубков для команд победителей и призёров соревнований. Конкретно перед нами встала задача распечатать 3 кубка: 54 см, 30 см и 24 см. О печати одного из таких кубков, самого большого, мы и расскажем ниже.

Модель кубка организаторы предоставили сами, при участии наших общих с ними партнёров. Ряд согласований сократил сроки печати так, что готовые модели мы должны были отдать через 10 дней, но мощности производства позволяют решать и не такие задачи. Печать осуществлялась на трёх 3D-принтерах Prism Pro V2.

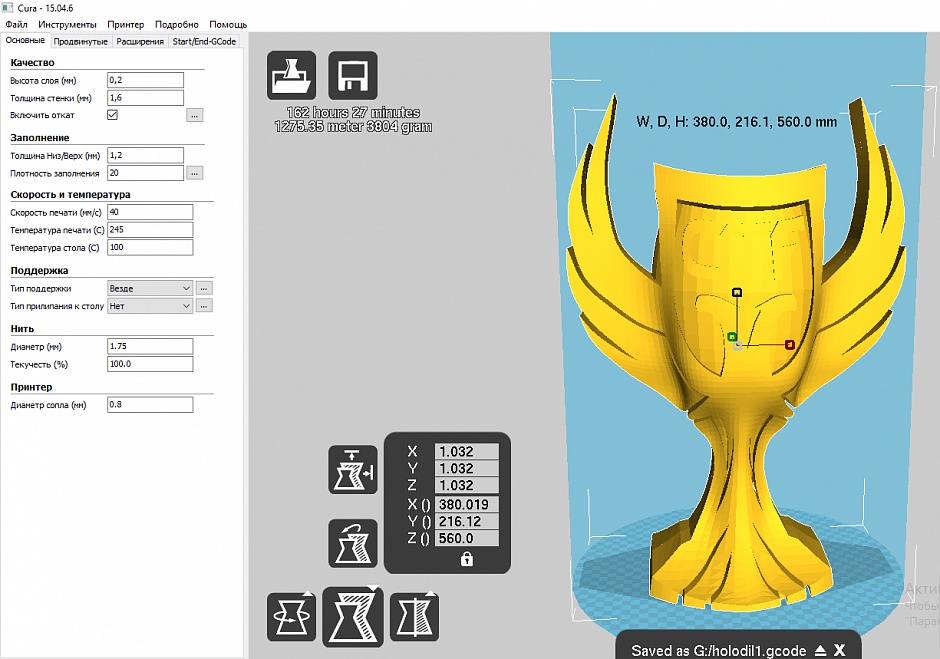

Печать самого большого кубка заняла 162 часа.

Так же изделиям требовалась постобработка. Самым главным было обработать кубок так, чтобы он с виду остался как после печати. Ниже показаны все этапы обработки кубка начиная с видео его печати.

1. Удаление поддержек и шлифовка

Шлифовка проходила в несколько этапов: сначала грубая обработка — удаление всех поддержек, обрабатывали феном «паутину». Затем был проход шлифмашинкой с разными абразивными свойствами и в конце прошлись гравировальной машинкой.

2. Грунтовка

Грунтовали обычной аэрозольной автомобильной грунтовкой по пластику.

3. Покраска

Покраска осуществлялась матовой чёрной аэрозольной автомобильной краской в 3 слоя.

Все кубки нашли своих заслуженных победителей. А для нас это был очередной интересный опыт 🙂
